Tianneng tile

天能瓦

从传统建筑结构中汲取智慧，将新材料运用与传统榫卯结构结合，在实现光伏建筑一体化的同时，也带来经济性、安全性、耐用性、便捷性的全面提升

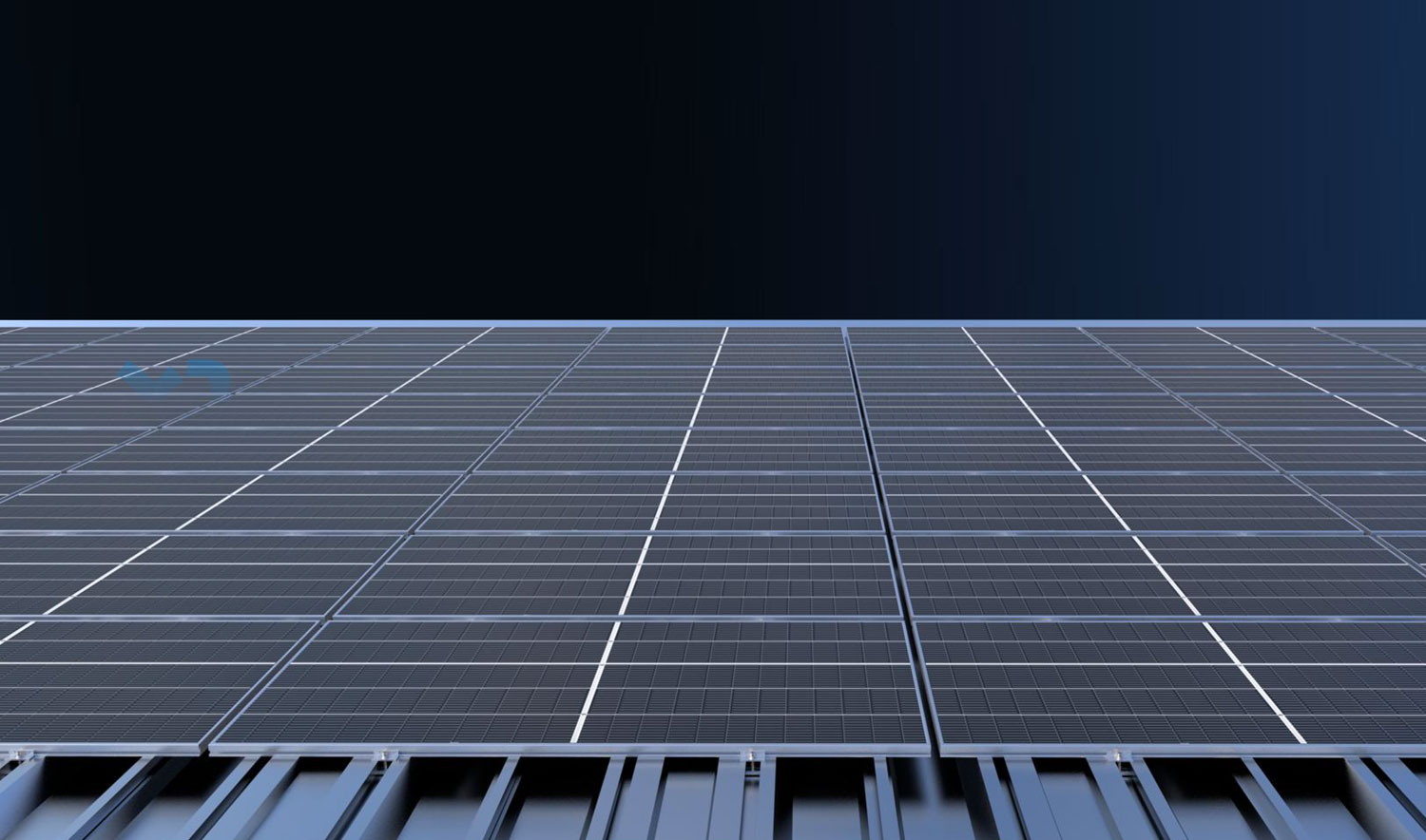

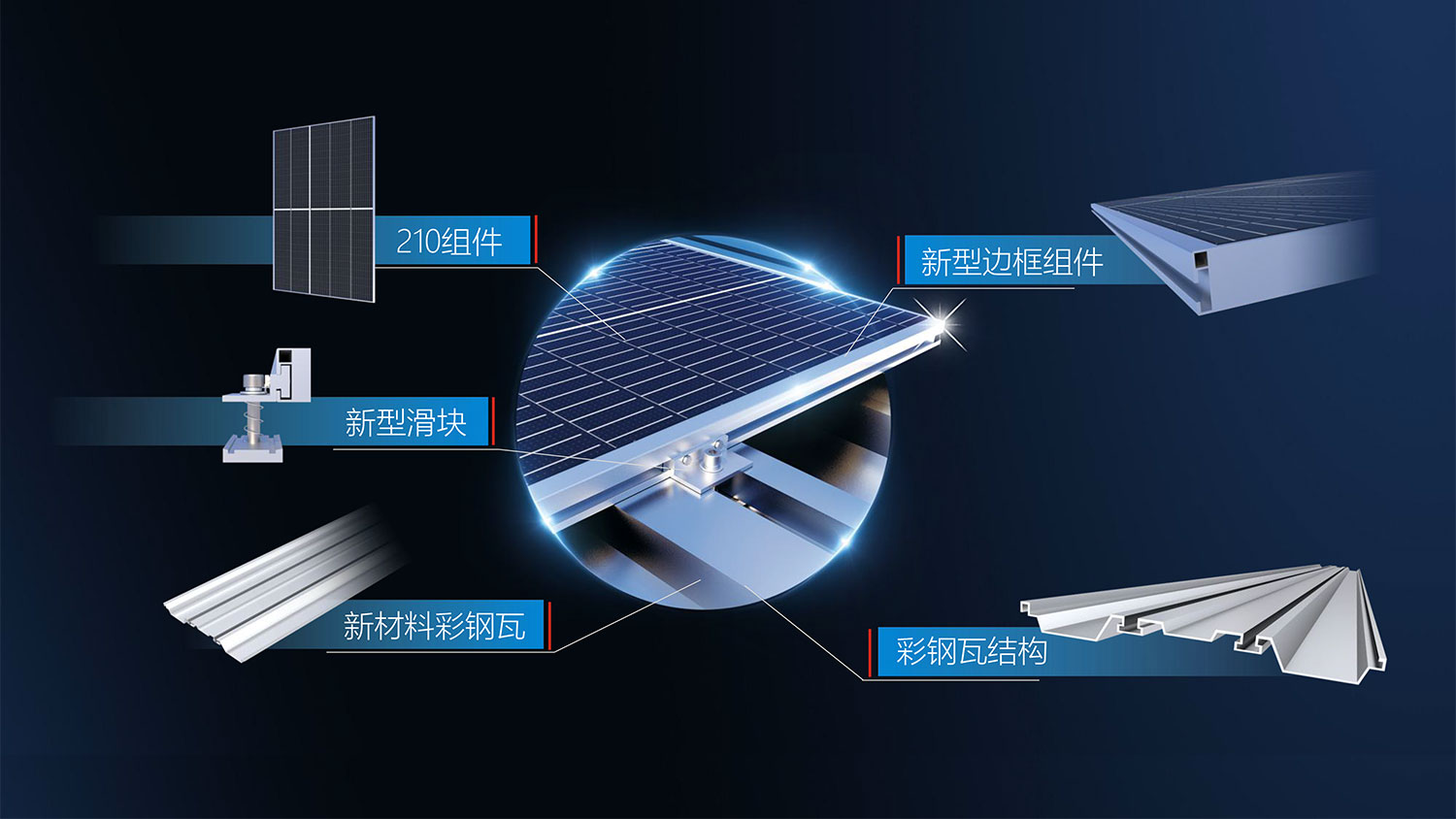

210组件

210 components

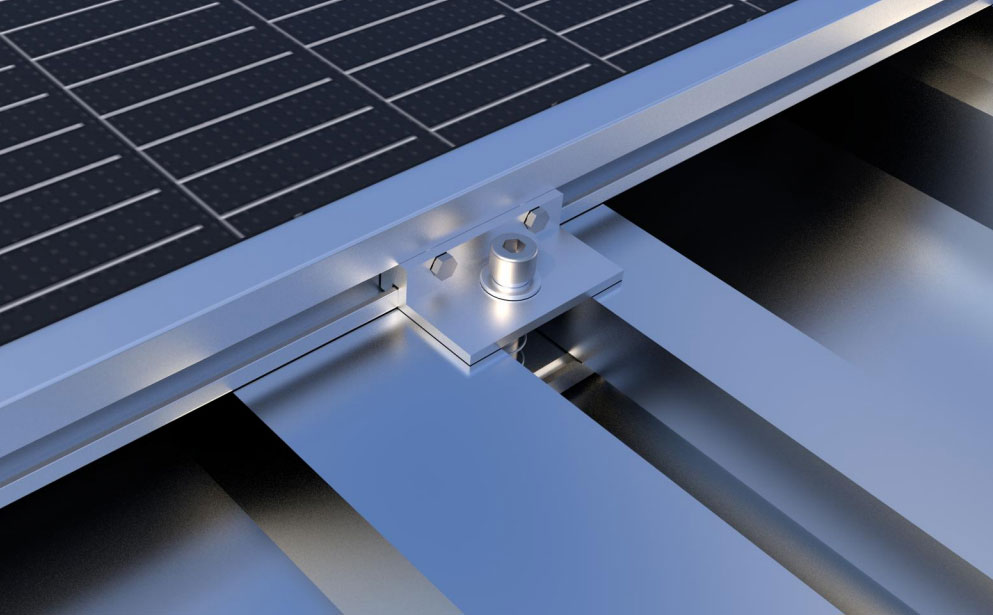

新型滑块

New slider

新材料彩钢瓦

New material color steel tile

新型边框组件

New Border Assembly

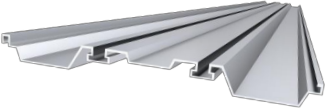

彩钢瓦结构

Color steel tile structure

BIPV Properties

BIPV属性

建筑材料属性
Building material properties
建筑结构属性
Building Structure Properties
建筑美学属性
Architectural aesthetic attributes
光伏产品属性
PV product attributes
经济价值属性
Economic value attribute
社会价值属性
Social value attribute

BIPV in two directions

BIPV两大方向

成本路线

1 + 1 < 2

美学路线

不计成本

Four stages of BIPV

BIPV四个阶段

1结构胶阶段
多见于阳光棚寿命短，防水性差
2改变构件阶段
W形水槽，由堵到疏的过程漏水防火性能达不到要求
3改变组件阶段
能防火，防水堪忧
4改变彩钢瓦阶段
新型彩钢瓦+适配性组件

Trina Solar Blue Sky Tianneng

天合蓝天·天能瓦

天能瓦

从传统建筑结构中汲取智慧，将新材料运用与传统榫卯结构结合，

在实现光伏建筑一体化的同时，也带来经济性、安全性、耐用性、便捷性的全面提升

多、快、好、省

小身材 1754*1096*30mm

大能量 405W max

更多利用空间-更多组件铺设-更多绿色发电

施工便利快捷-滑槽边框，一滑一拧，方便快捷

运维省时高能效-组件满铺，自动化清洁无障碍，运维更高能效

检修迅速方便-结构简化，检修部件更少小尺寸组件，检修更省力

榫卯结构更紧固-防水性能更出众-高枕无忧30年

减少施工环节-节省人工成本-节省支架成本

技术要求

一、屋顶承载力要求

（1）满足新增光伏系统要求。光伏板+彩钢板附加恒载标准值不得低于18kg/m2

（2）满足相应强制性条文以及强制性标准.

（3）满足设计规范要求主要应用在拟建钢结构厂房或和钢结构厂房屋面有翻新需求的场景.

产品要求

一、材质要求

天能瓦采用预镀锌铝镁钢板辊压而成，常用钢材标号为：Q235，如有需求可选用Q355型、Q390型、Q425、Q490型。

彩钢瓦厚度0.6mm，表面锌铝镁镀层厚度值为275g/m²,颜色为金属原色。如有需要，可将锌铝镁板加工成型后，再进行彩涂。

二、彩钢瓦辊压成型满足公司瓦型图纸要求。

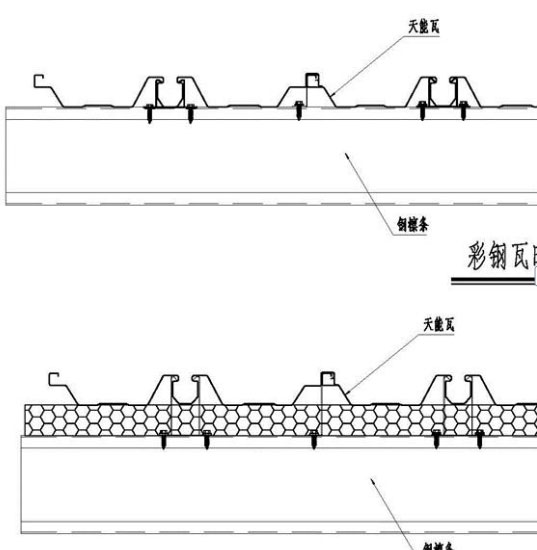

三、彩钢瓦暗扣型支架的高度应根据保温棉容重和厚度决定，满足公司暗扣型支架图纸要求,以保障彩钢瓦的平整度。

施工机械设备

一、彩钢瓦预制:

车间或仓库单坡屋顶跨度不大时，单跨≤12米时，双跨≤24米，总面积在5000平以下，可以预将彩钢瓦先辊压成型，运抵现场安装。

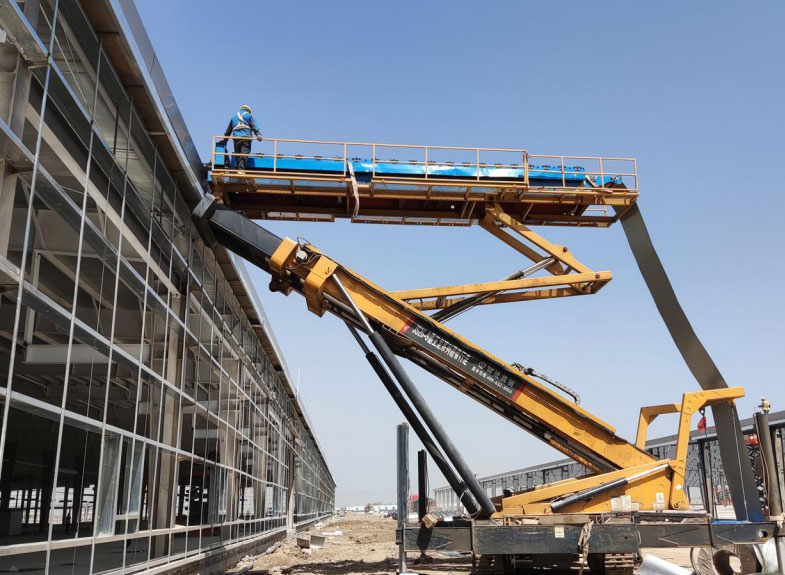

二、彩钢瓦现场辊压:

当车间或仓库跨度比较大，单跨＞12米，总面积大于5000平以上，可采用将钢卷及辊压机运抵现场，采用升高机械高空压瓦方式。

三、设备租赁

钢卷由施工单位按照技术要求自行采购,天合提供辊压机租赁,举高车由施工单位自行租赁。

钢卷幅宽750mm或1250mm,举高车举重要求16吨以上。辊压机尺寸16*1.6*1.5M。
